TOC-L

Лабораторные анализаторы общего органического углерода с реактором низкотемпературного термокаталитического окисления

В серии анализаторов TOC-L, реализован разработанный Шимадзу метод термокаталитического окисления при 680 ⁰С. В отличие от первоначально использовавшихся в подобных анализаторах каталитических систем, работающих при температуре 900 ⁰С, в процессе окисления при температуре 680⁰С не происходит образования стекловидного осадка солей на поверхности катализатора. В данных температурных условиях соли образуют пористый осадок, который легко смывается с поверхности катализатора. В то же время этой температуры вполне достаточно, чтобы обеспечить окисление любых органических молекул. Это позволяет быстро и точно определять общее содержание органических соединений в воде в широком диапазоне концентраций углерода от 4 мкг/л до 30 000 мг/л. Таким образом, с помощью анализаторов серии TOC-L можно эффективно анализировать самые разные по степени загрязненности пробы, начиная от ультрачистой воды, далее — смывы при очистке технологического оборудования и, наконец, сверхзагрязненные органическими соединениями сточные воды.

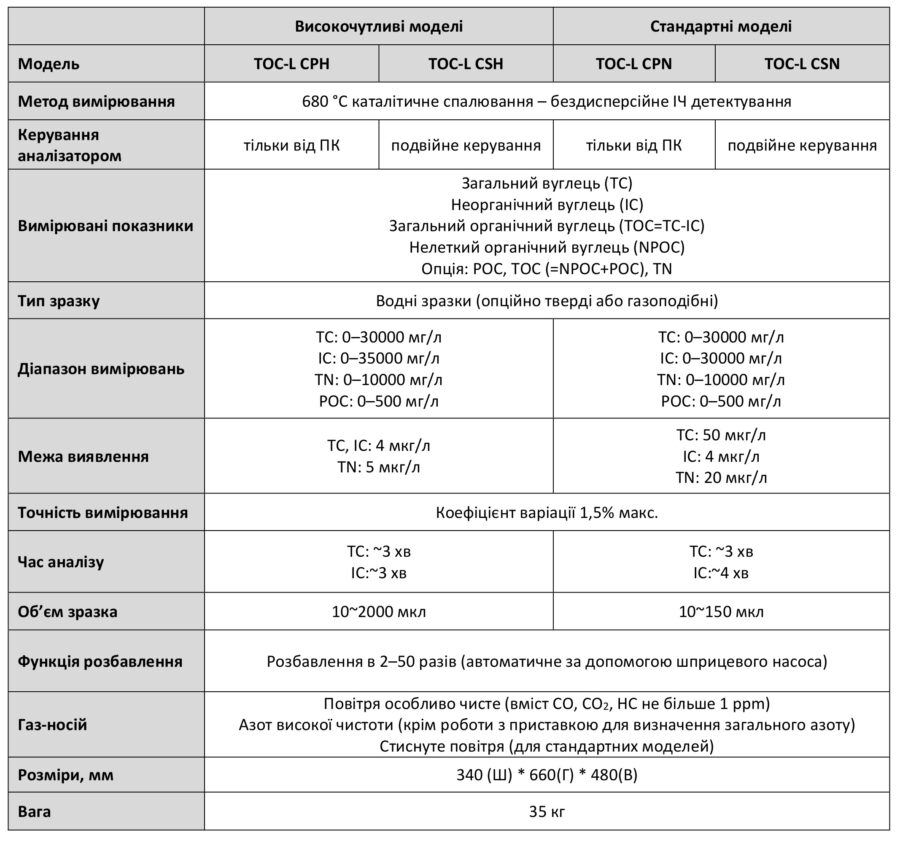

Возможные модели анализаторов серии ТОС-L

  • модель TOC-L CSН (двойное управление – от встроенного процессора или от ПК; нижний предел измерения 4 мкг/л);
  • модель TOC-L CРН (управление только от ПК; нижний предел измерения 4 мкг/л);
  • модель TOC-L CSN (двойное управление – от встроенного процессора или от ПК; нижний предел измерения 50 мкг/л);
  • модель TOC-L CРN (управление только от ПК; нижний предел измерения 50 мкг/л);

Все приборы серии ТОС-L могут оснащаться модулем определения общего связанного азота TNM-1. Диапазон измеряемых концентраций азота составляет от 5 мкг/л до 10 г/л.

Измеряемые показатели

Анализаторы TOC-L позволяют получать результаты анализа по следующим показателям: общий углерод (ТС), общий неорганический углерод (IС), общий органический углерод (ТОС = TC — IC) и общий нелетучий углерод (NPOC); опционально общий летучий углерод (РОС), опционально TOC через сумму NPOC и POC, и опционально общий азот (ТN).

Автодозатор ASI-L

Автодозатор карусельного типа ASI-L позволяет расширить функциональные возможности прибора. Доступны три типа виал с различным объемом: 9 мл × 93 (максимальное количество); 24 мл × 93 (максимальное количество); 40 мл × 68 (максимальное количество).

Доступны два типа блоков автодозатора ASI-L: один для работы с виалами объемом 24 мл, второй — для виал объемом 9 и 40 мл. Для предотвращения оседания взвешенных частиц можно использовать дополнительные магнитные мешалки для перемешивания пробы — для виал 24 мл и 40 мл. Если используются виалы на 24 мл, то для перемешивания доступны виалы 1–85 из 93).

Автодозатор OCT-L

8-портовый автодозатор OCT-L для анализаторов общего органического углерода серии TOC-L.

  • Позволяет использовать любые емкости при проведении анализа, что исключает перенос пробы в специальные виалы, необходимые для работы с другими типами автодозаторов. Для проведения непрерывного анализа образец можно периодически добавлять в бутыль.
  • Рассчитан га анализ до 8 проб. Добавление второго автодозатора OCT-L позволяет увеличить число анализируемых проб до 16.
  • Для перемешивания образца в бутылях можно использовать любые коммерчески доступные магнитные мешалки (покупаются отдельно).

Приставка TNM-L для определения общего азота

В основе метода определения общего азота лежит каталитическое термическое разложение (720 ⁰С) с последующим хемилюминесцентным детектированием. Диапазон определяемых концентраций составляет от 5 мкг/л (для моделей TOC-LCSH и TOC-LCPH) до 10 000 мг/л. (Определение TN невозможно в сочетании с SSM-5000A).

Приставка SSM-5000A для анализа твёрдых проб

Комбинация SSM-5000A с анализаторами углерода серии TOC-L позволяет в дополнение к жидким пробам анализировать водные образцы, содержащие большое количество взвешенных частиц (не подходит для анализа проб морского дна из-за высокого содержания соли), а также твердые пробы, такие как образцы почв, ила и осадочных отложений. Приставка позволяет анализировать пробы, полученные методом «соскоба» с какой-либо поверхности для подтверждения чистоты этой поверхности. Используют прямое сжигание тампона или салфетки, которые использовали при соскобе. Минимальное измеряемое количество углерода составляет 1 мкг. (Определение общего азота (TN) невозможно в сочетании с SSM-5000A).

Дополнительное оборудование для TOC-L

Комплект для анализа высокосолевых образцов. Этот комплект позволяет продлить срок службы катализатора и трубки каталитического окисления при анализе образцов с высоким содержанием солей, например, при анализе морской воды. Позволяет выполнить приблизительно 2500 измерений при вводе пробы объёмом 40 мкл. (Приблизительные значения, не гарантируются).

Галогенный скруббер B-типа. Этот набор эффективно удаляет едкие газы, образующиеся при измерении образцов, содержащих соли, тем самым уменьшая деградацию NDIR ячейки.

Комплект для анализа образцов малых объёмов. Этот комплект позволяет работать с меньшими объемами образцов. Например: стандартная спецификация: 3 измерения по 8 мл -> При использовании комплекта: 3 измерения по 5 мл. Ограничения: диапазон измерения примерно от 1 до 2000 мг/л, а для автоматического измерения NPOC необходимы ASI-L и комплект внешнего барботирования.

Комплект очистки газа-носителя. Сжатый воздух из баллона или от компрессора можно использовать в качестве газа-носителя после удаления углерод-содержащих примесей (СО2 или углеводородов). Комплект используется для моделей TOC-LCSN/CPN.

Комплект для дозирования газовых проб. Оснащение этим комплектом позволяет вручную дозировать жидкую или газообразную пробу микролитровым шприцом. В газовой пробе можно определять общий углерод (ТС), СО2 и общий органический углерод (ТОС). ТОС определяется как разность ТС – СО2. СО включается в ТОС.

Комплект для определения отдуваемого органического углерода (РОС). Этот комплект позволяет определять отдуваемый органический углерод, выделяющийся из пробы при барботаже при комнатной температуре.

Комплект для использования азота в качестве газа-носителя. Этот комплект позволяет использовать азот в качестве газа-носителя вместо особочистого воздуха. Чистота азота должна быть 99.999% или выше. Когда используется этот комплект, диапазоны определяемых концентраций и общего органического (ТОС), и неорганического (IC) углерода ограничены величинами от 0 до 100 мг/л. Не работает с приставкой TNM-L.

Комплект для анализа суспензий. Стандартный капилляр для ввода пробы имеет диаметр 0,5 мм. Этот комплект увеличивает диаметр до 0,.8 мм, что позволяет анализировать суспензии. Для надежного анализа суспензий важна их максимальная гомогенизация.
