MIV-X

Визуализация трещин, пустот, расслоения и других скрытых дефектов, обычно невозможно проверить визуально.

Благодаря запатентованной корпорацией Shimadzu технике отражения света, которая сочетает ультразвуковой генератор со стробоскопом, дефекты вблизи поверхности материала, в том числе отслоения связующих или адгезивных поверхностей гетерогенных материалов – краска, термические напыления и покрытия, можно легко проверять без необходимости разрушения образца.

Для проведения контролю необходимо:

1. Прикрепить ультразвуковой генератор к образцу и расположить камеру над поверхностью контроля.
2. Запустить прибор: ультразвуковые волны быстро распространятся на материале, а их взаимодействие с дефектами будет четко зафиксировано камерой на видео.

Использование подставки для камеры позволяет проводить съемку как и мелких объектов так и для крупных объектов

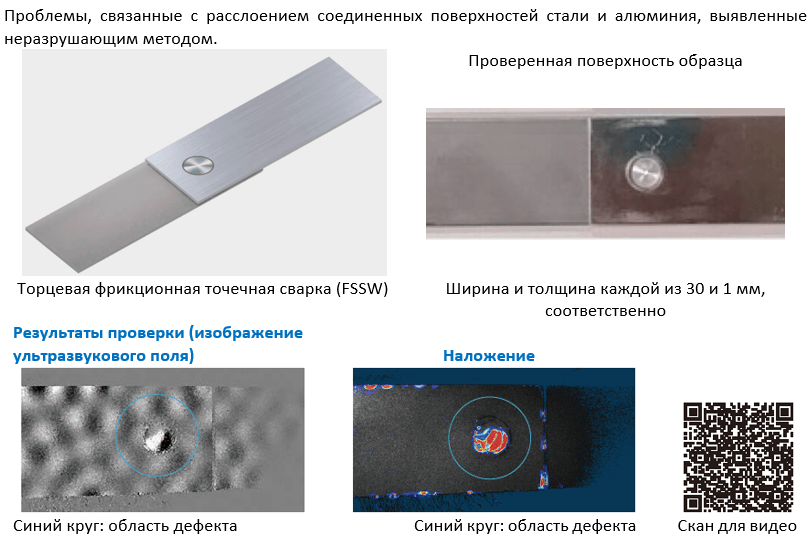

Проблемы, связанные с расслоением соединенных поверхностей стали и алюминия, выявленные неразрушающим методом.

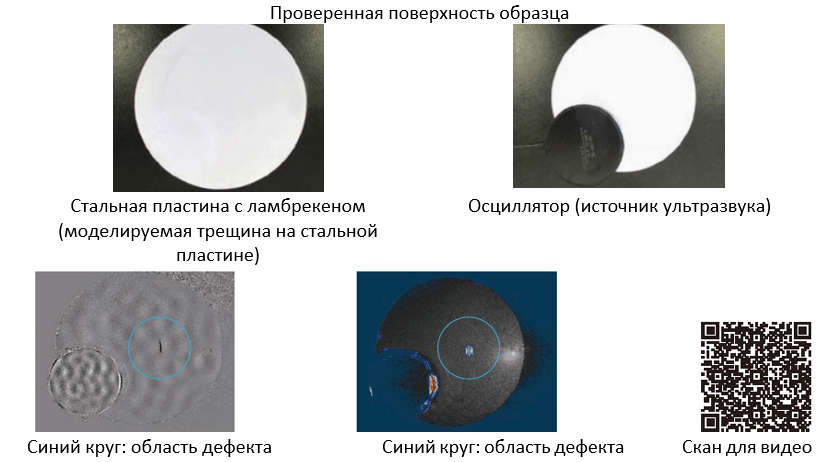

Трещина на поверхности основного материала под пленкой (покрытием), которая была невидима невооруженным глазом, выявляется без отслаивания пленки.

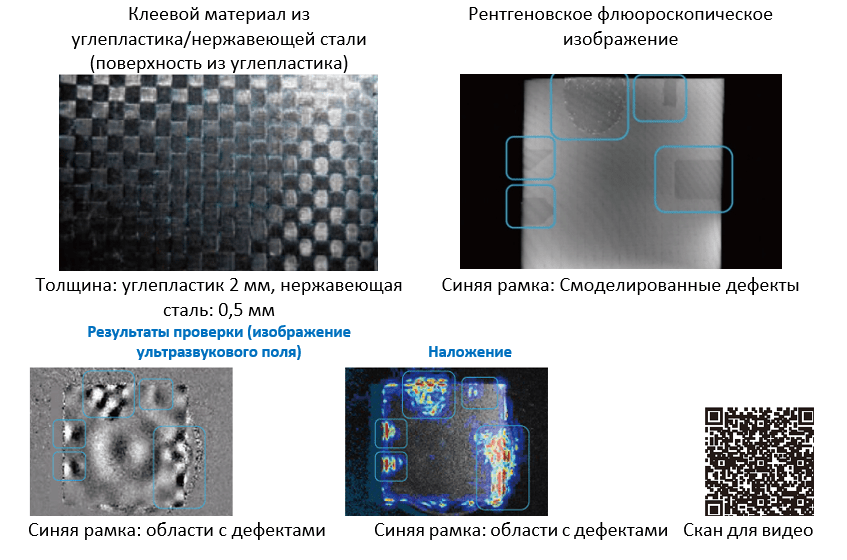

Искусственно созданное расслоение выявляется неразрушающим методом. Кроме того, с помощью рентгеновской флюороскопии также выявляется неподтвержденное расслоение (внизу справа).

[Образец предоставлен: Нагойским муниципальным промышленным исследовательским институтом]

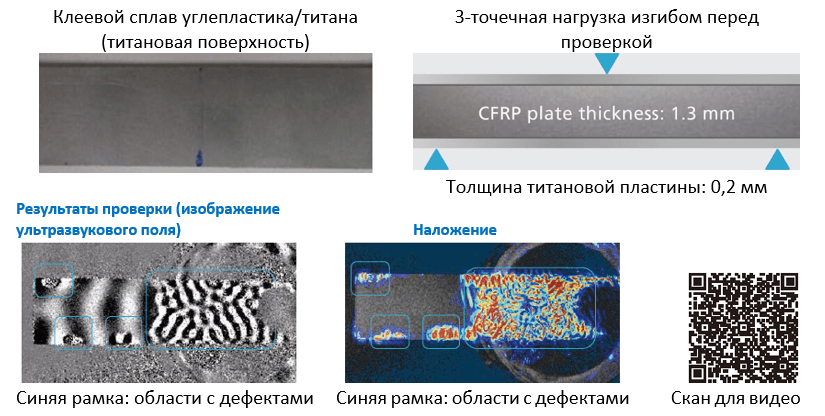

Дефект, который считается расслоением вследствие трехточечной нагрузки на изгиб, выявляется неразрушающим методом. Очевидно, что расслоение является значительным в центре нагруженной области.

[Образец предоставлен: Университетом Кюсю]

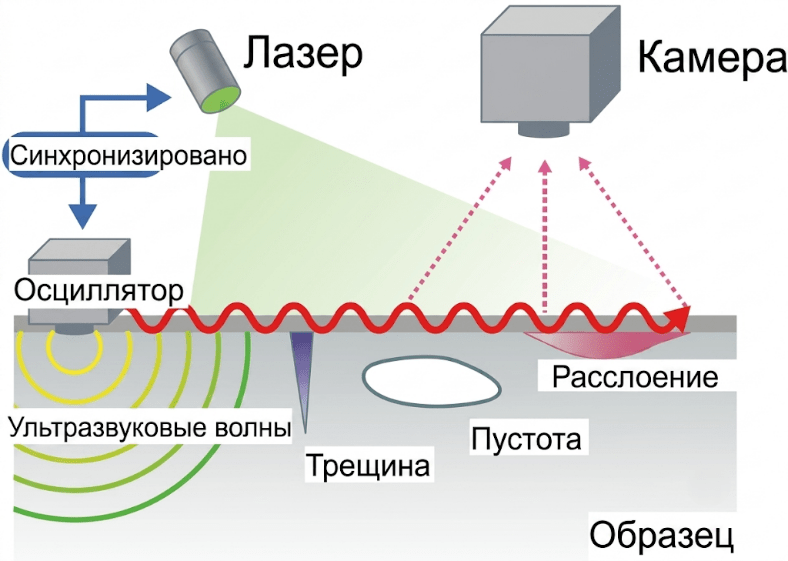

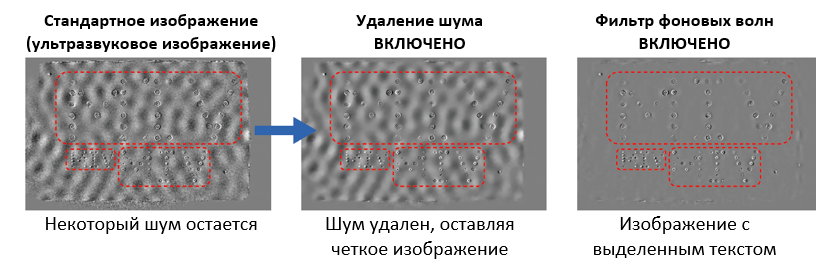

С помощью технологии ультразвуковой оптической дефектоскопии оптически выявляется смещение поверхности образца и наблюдается распространение ультразвуковой волны по поверхности.

Для проведения контроля необходимо:

• Образец насыщается непрерывными ультразвуковыми колебаниями.

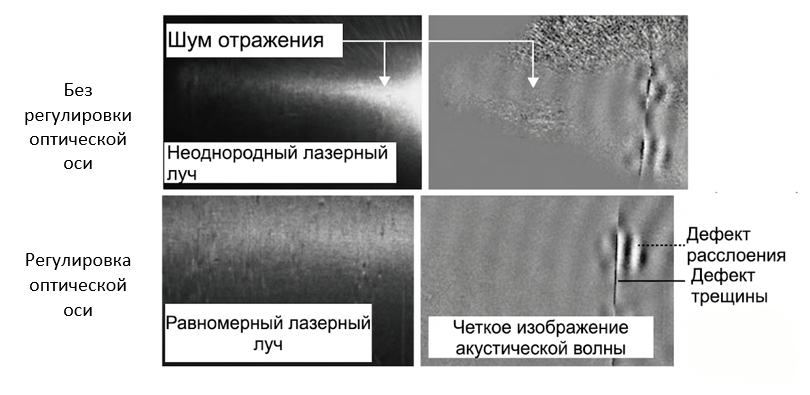

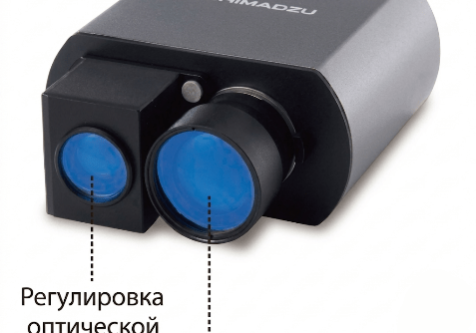

• Микроскопическое внеплоскостное смещение поверхности вследствие распространения ультразвуковой волны визуализируется оптически с помощью лазерного облучения и камеры*.
• Дефекты обнаруживаются путем наблюдения за нарушениями распространения ультразвуковой волны.

*Запатентованная технология визуализации света Shimadzu сочетает спектр-сдвиговую интерферометрию с помощью ультразвуковой вибрации со стробоскопической технологией. (Запатентовано в Японии, Китае и США)

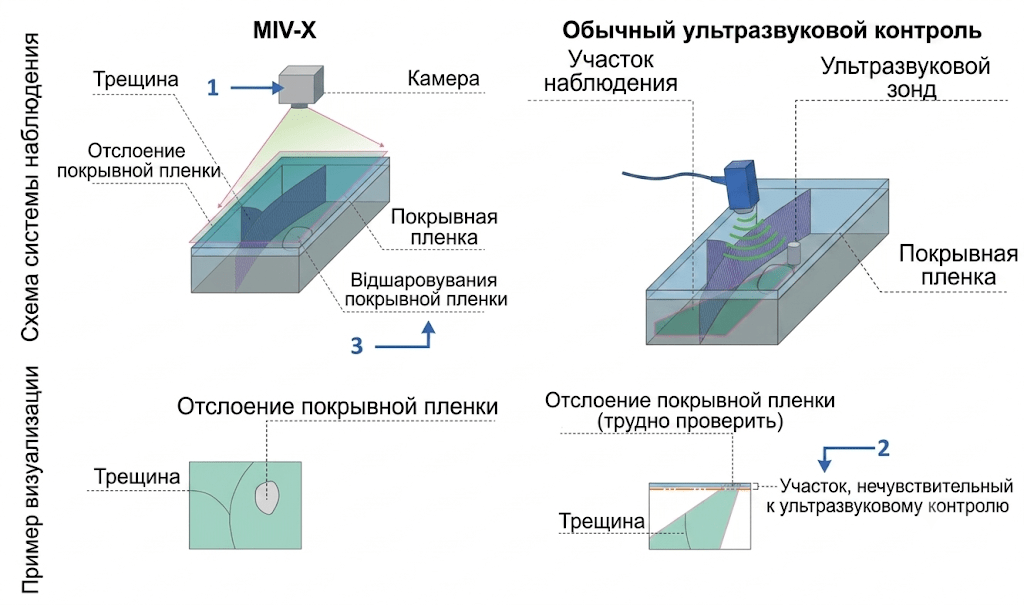

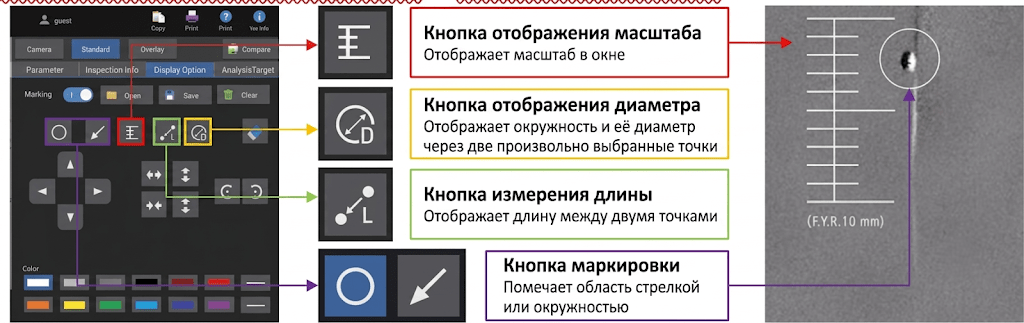

Ультразвуковой оптический дефектоскоп MIV-X позволяет рассматривать участки на которых ультразвуковой контроль (УК) затруднен.

Доверьте неразрушающий контроль поверхностей и прилегающих поверхностей MIV-X!
